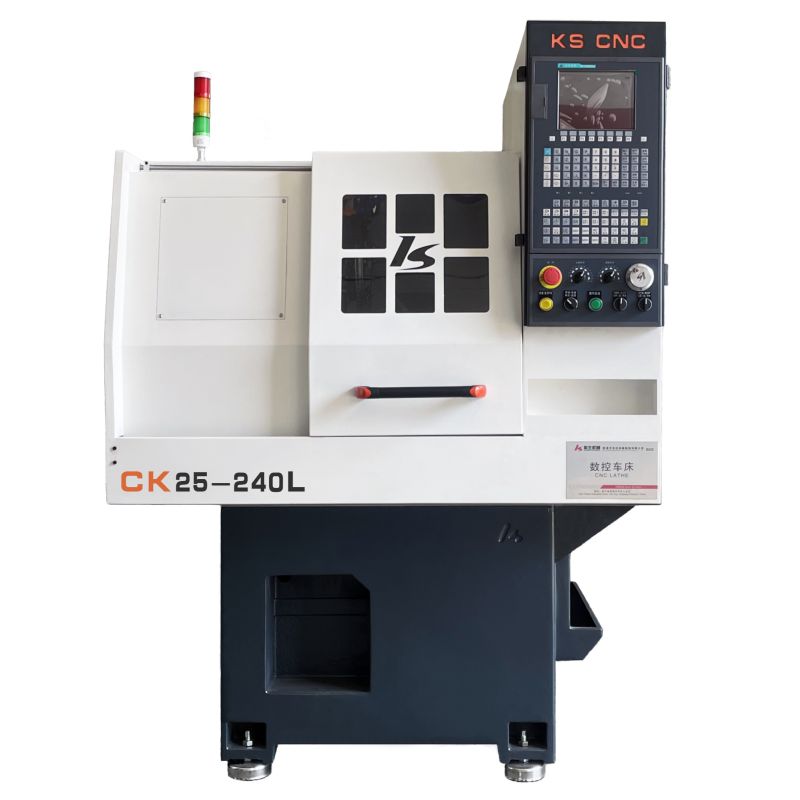

Μικρή μηχανή τόρνου CNC υψηλής ακρίβειας

Η μικρή μηχανή τόρνου CNC υψηλής ακρίβειας χρησιμοποιείται ευρέως, μπορεί να χρησιμοποιηθεί για την επεξεργασία άξονα, τεμάχια εργασίας τύπου δίσκου, μπορεί να επιτύχει επεξεργασία μη κυκλικής καμπύλης. Το σύστημα και τα αξεσουάρ θα είναι προαιρετικά όπως ζητηθεί.

Μοντέλο:TCK25-240L

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η λεπτομερής εισαγωγή προϊόντος της μικρής μηχανής τόρνου CNC υψηλής ακρίβειας

Το μικρό μηχάνημα τόρνου CNC υψηλής ακρίβειας TCK25-240L είναι μια λογικού κόστους εργαλειομηχανή πρακτικού τύπου με καλή ποιότητα. Το μηχάνημα έχει ένα πολύ ευρύ φάσμα χρήσης που είναι κατάλληλο για εσωτερική και εξωτερική στροφή, κωνικότητα, κυκλικό τόξο, σπείρωμα, διάτρηση, διαμόρφωση άξονα και τεμαχίου δίσκου. Μπορεί επίσης να επιτύχει μη κυκλική κατεργασία καμπύλης, μπορείτε να επιλέξετε το σύστημα CNC και προαιρετικά αξεσουάρ σύμφωνα με τις απαιτήσεις σας.

Η τυπική διαμόρφωση σε μικρή μηχανή τόρνου CNC υψηλής ακρίβειας

Spindleï¼Μονάδα ατράκτου
Systemï¼Wind 2000TCEVï¼Standardï¼
GSKï¼Προαιρετικόï¼
KNDï¼Προαιρετικόï¼
Inverterï¼SINEE
Γραμμικός οδηγός CSK
Bearingï¼HRB
Μπαλοβίδα ¼QIJIAN/QIXUAN
Σερβοκινητήρας κινητήρα

Η παράμετρος σε μικρή μηχανή τόρνου CNC υψηλής ακρίβειας

		Μονάδα	TCK25-200L
Παραγωγική ικανότητα	Μέγιστη. κούνια πάνω από το κρεβάτι	mm	210
	Μέγιστη. ταλάντευση πάνω από τη διαγώνια τσουλήθρα	mm	120
	Μήκος επεξεργασίας	mm	240
	Dia. της οπής της ατράκτου	mm	25
Ατρακτος	Χορεύω	N/A	Collet
	Εύρος ταχύτητας	σ.α.λ	100-5000
	Τελική προδιαγραφή	N/A
Σίτιση	Ταχύτητα γρήγορης κίνησης άξονα Χ	m/min	28(2510)
Σίτιση	Ταχύτητα γρήγορης κίνησης άξονα Z	m/min	28(2510)
Εγκεφαλικό	Άξονας Χ μέγ. ταξίδι	mm	240
Εγκεφαλικό	Μέγιστος άξονας Z. ταξίδι	mm	240
Ακρίβεια	Επαναλαμβανόμενη ακρίβεια τοποθέτησης άξονα Χ/Ζ	mm	0.005
Μοτέρ	Βοηθητικό μοτέρ	kw	1.5
Αλλα	Λειτουργία σύσφιξης	N/A	Πνευματικό σύσφιξη
	Θήκη εργαλείων	N/A	Διάταξη κόφτη
	Μέγεθος εργαλείου	mm	16
	Αριθμός εργαλείου που έχει φορτωθεί	τεμ	6
	Συνολικές διαστάσεις (ΜΠΥ)	mm	110010601700
	Ύψος (Από τη βάση μέχρι τον άξονα)	mm	1010
	N.W		850

Χαρακτηριστικά σε μικρή μηχανή τόρνου CNC υψηλής ακρίβειας

1.Μονόμπλοκ χυτό, λοξή δομή κρεβατιού.
2. Ο σχεδιασμός βαρέως τύπου, η βάση μηχανής και το κρεβάτι είναι χύτευση ενός τεμαχίου.
3.Οδηγός γραμμικής κίνησης τύπου κυλίνδρου HIWIN/CSK.
4. Υψηλή απόδοση επεξεργασίας και υψηλή ακρίβεια.
